蝶阀带信号手动头-沟槽连接 GD-381XGD381Y
技术参数
标准：美标ANSI/AWWA C606或公制标准
连接方式：沟槽连接
尺寸：2",2½",3",4",5",6",8",10",12"
认证： UL, ULC,FM,NSF/ANSI61 &NSF/ ANSI372/CCCF
最大工作压力：21 BAR/300 PSI(最大测试压力：600 PSI)
符合UL1091& ULC/ORD-C1091 和FM1112标准
最高工作温度： 80 ℃/176°F
应用：室内或室外使用，适用于消防喷淋系统，供排水系统，
民用建筑消防系统，商业建筑消防系统，工业厂房消防系统等
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或者根据客户要求喷涂。
阀板：球铁包乙丙(EPDM)橡胶
顶法兰标准：ISO 5211
同时可生产符合NSF/ ANSI 61 &NSF/ ANSI 372认证的无铅饮用水的信号蝶阀
阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
上轴密封螺母 |
碳钢WCB |
ASTM A216 |
|
2 |
轴密封 |
乙丙EPDM |
ASTM D2000 |
|
3 |
阀体 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
4 |
上轴 |
不锈钢SS416 |
ASTM A582 |
|
5 |
包胶阀板 |
球墨铸铁+乙丙EPDM |
ASTM A536+ASTM D2000 |
|
6 |
下轴 |
不锈钢SS416 |
ASTM A582 |
|
7 |
下轴密封螺母 |
碳钢WCB |
ASTM A216 |
|
8 |
端密封 |
乙丙EPDM |
ASTM D2000 |
|
9 |
轴套 |
铝青铜C95400/聚四氟乙烯PTFE |
|
|
10 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
11 |
手动头 |
|
|

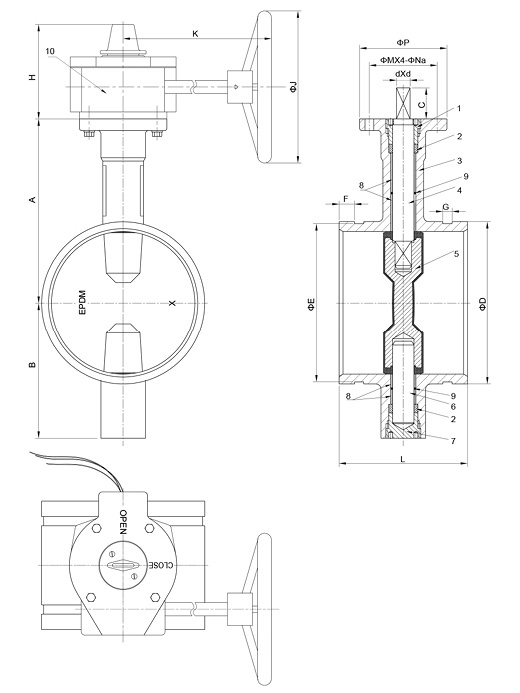

尺 寸 表
|
Size |
A |
B |
C |
D |
H |
K |
J |
P |
M |
N |
D |
L |
|
|
2" |
110 |
85 |
32 |
100 |
111 |
153 |
218 |
152 |
90 |
70 |
9 |
10 |
42 |
|
2½" |
125 |
95 |
32 |
112 |
111 |
153 |
218 |
152 |
90 |
70 |
9 |
10 |
44.2 |
|
3" |
140 |
100 |
32 |
120 |
111 |
153 |
218 |
152 |
90 |
70 |
9 |
11 |
45.3 |
|
4" |
160 |
100 |
32 |
161 |
111 |
153 |
218 |
152 |
90 |
70 |
9 |
14 |
52 |
|
5" |
170 |
125 |
32 |
182 |
111 |
153 |
218 |
152 |
90 |
70 |
9 |
14 |
54.4 |
|
6" |
190 |
140 |
32 |
216 |
111 |
153 |
218 |
200 |
90 |
70 |
9 |
16 |
55.8 |
|
8" |
230 |
175 |
32 |
260 |
126 |
210 |
232 |
300 |
125 |
102 |
12 |
19 |
60.5 |
|
10" |
260 |
200 |
45 |
320 |
126 |
210 |
232 |
300 |
125 |
102 |
12 |
24 |
66.5 |
|
12" |
300 |
240 |
45 |
375 |
161 |
249 |
350 |
150 |
125 |
14 |
26 |
76.9 |
|

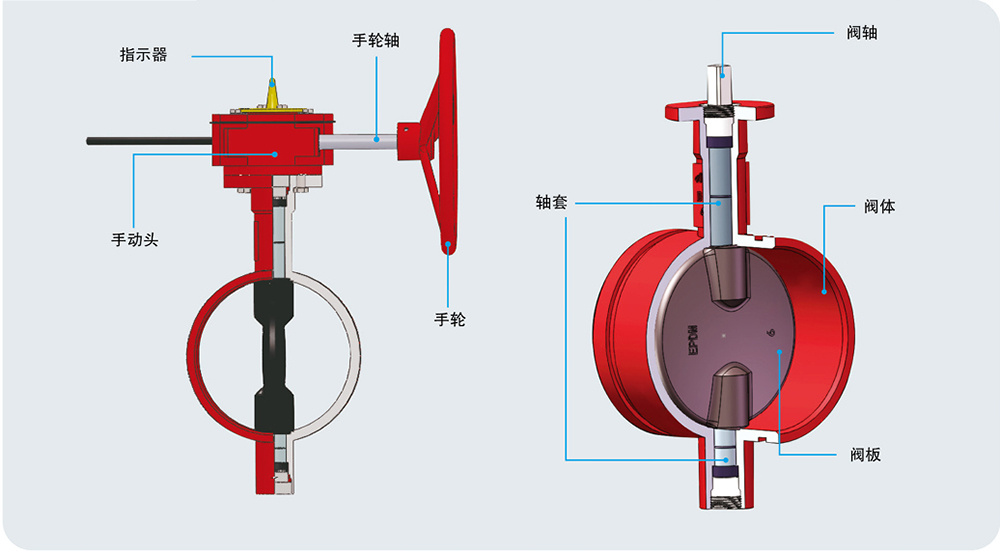

3 D 图 片
3 D 图 片
手动头材质
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
手动头体 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
2 |
手动头盖 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
3 |
涡轮 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
4 |
指示器 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
5 |
涡轮轴 |
钢 |
|
|
6 |
手轮轴 |
钢 |
|
|
7 |
销钉 |
不锈钢SS416 |
ASTM A582 |
|
8 |
销钉 |
不锈钢SS416 |
ASTM A582 |
|
9 |
手轮 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
10 |
0型圈 |
乙丙EPDM |
ASTM D2000 |
|
11 |
定位螺栓 |
1045号钢 |
|
|
12 |
信号开关 |
开关组件 |
|
|
13 |
垫子 |
尼龙 |
|
|
14 |
密封圈 |
乙丙EPDM |
ASTM D2000 |
|
15 |
线圈 |
线圈组件 |
|
|
16 |
垫片 |
乙丙EPDM |
ASTM D2000 |

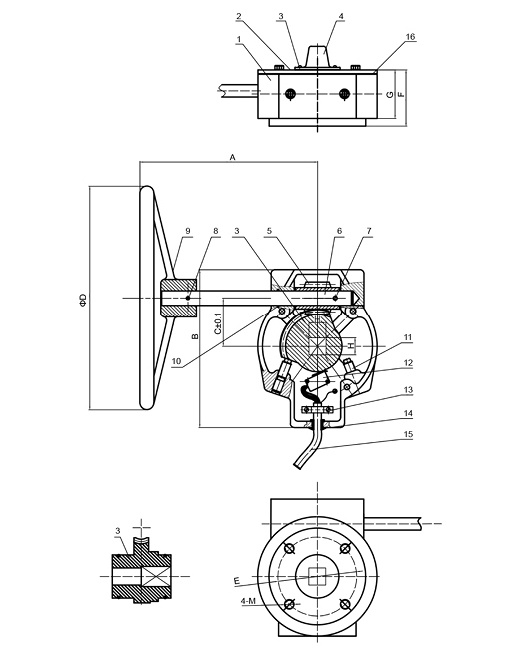

手动头尺寸
|
手动头 |
阀门尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
M |
|
|
24:1 |
2"-2.5" |
153 |
218 |
164 |
45 |
152 |
70 |
65 |
58 |
10 |
M8 |
|
24:1 |
3" |
153 |
218 |
164 |
45 |
152 |
70 |
65 |
58 |
11 |
M8 |
|
24:1 |
4"-5" |
153 |
218 |
164 |
45 |
152 |
70 |
65 |
58 |
14 |
M8 |
|
24:1 |
6" |
153 |
218 |
164 |
45 |
200 |
70 |
65 |
58 |
16 |
M8 |
|
30:1 |
8" |
210 |
232 |
205 |
63 |
300 |
102 |
79 |
67 |
19 |
M10 |
|
30:1 |
10" |
210 |
232 |
205 |
63 |
300 |
102 |
79 |
67 |
22 |
M10 |
|
80:1 |
12" |
249 |
284 |
120 |
350 |
125 |
118 |
110 |
24 |
M12 |
|
