蝶阀带涡轮手动头-沟槽连接 GD-381G
技术参数
标准：美标ANSI/AWWA C606或公制标准设计
连接方式：沟槽连接
尺寸：2",2½",3",4",5",6",8",10",12"
最大工作压力：21 BAR/300 PSI(最大测试压力：600 PSI)
符合UL1091&ULC/ORD-C1091 和FM 1112标准
最高工作温度： 80℃/176°F
应用：室内或室外使用，适用于消防喷淋系统，供排水系统，民用建筑消防系统，商业建筑消防系统，工业厂房消防系统等
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或者根据客户要求喷涂。
阀板：球铁包乙丙(EPDM)橡胶
顶法兰标准：ISO 5211
同时可生产符合NSF/ ANSI 61 & NSF/ ANSI 372无铅饮用水使用蝶阀
阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
上轴密封螺母 |
铸钢WCB |
ASTM A216 |
|
2 |
轴密封 |
乙丙EPDM |
ASTM D2000 |
|
3 |
阀体 |
球墨铸铁 |
ASTMA536等级65-45-12 |
|
4 |
上轴 |
不锈钢SS416 |
ASTM A582 |
|
5 |
包胶阀板 |
球墨铸铁+乙丙EPDM |
ASTM A536+ASTM D2000 |
|
6 |
下轴 |
不锈钢SS416 |
ASTM A582 |
|
7 |
下密封螺母 |
铸钢WCB |
ASTM A216 |
|
8 |
轴套 |
铝青铜C95400/聚四氟乙烯PTFE |
|
|
9 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
10 |
手动头 |
|
|

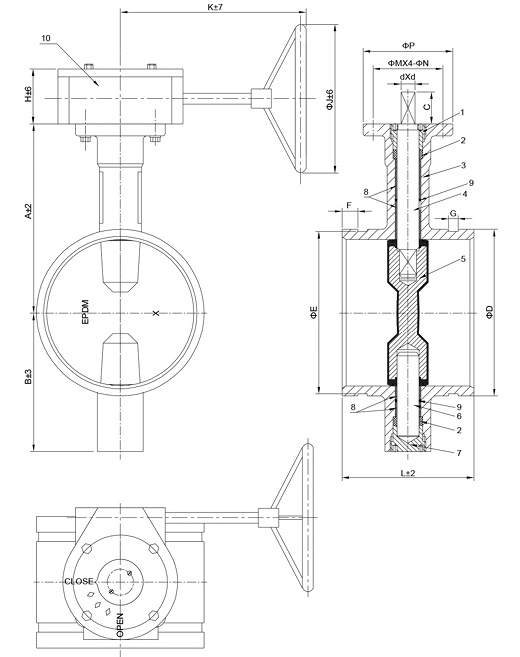

尺 寸 表
|
Size |
A |
B |
C |
D |
E |
F |
G |
H |
K |
J |
P |
M |
N |
D |
L |
|
2" |
110 |
85 |
32 |
60.3 |
57.15 |
15.9 |
7.9 |
65 |
151 |
152 |
90 |
70 |
9 |
10 |
81 |
|
88 |
|||||||||||||||
|
2'2" |
125 |
95 |
32 |
73 |
69.1 |
15.9 |
7.9 |
65 |
151 |
152 |
90 |
70 |
9 |
10 |
96.4 |
|
76.1 |
72.3 |
||||||||||||||
|
3' |
140 |
100 |
32 |
88.9 |
84.9 |
15.9 |
7.9 |
65 |
151 |
152 |
90 |
70 |
9 |
11 |
97 |
|
4' |
160 |
100 |
32 |
114.3 |
110.1 |
15.9 |
9.5 |
65 |
151 |
152 |
90 |
70 |
9 |
14 |
115.1 |
|
5" |
170 |
125 |
32 |
139.7 |
135.5 |
15.9 |
9.5 |
65 |
151 |
152 |
90 |
70 |
9 |
14 |
132.4 |
|
141.3 |
137 |
148 |
|||||||||||||
|
6' |
190 |
140 |
32 |
165.1 |
160.9 |
15.9 |
9.5 |
65 |
146 |
200 |
90 |
70 |
9 |
16 |
132.4 |
|
168.3 |
164 |
148 |
|||||||||||||
|
8 |
230 |
175 |
32 |
219.1 |
214.4 |
19 |
11.1 |
77 |
233 |
290 |
125 |
102 |
12 |
19 |
133 |
|
216.3 |
211.6 |
147.4 |
|||||||||||||
|
10° |
260 |
200 |
45 |
267.4 |
262.6 |
19 |
12.7 |
77 |
233 |
290 |
125 |
102 |
12 |
22 |
159 |
|
273 |
268.3 |
||||||||||||||
|
12" |
300 |
240 |
45 |
318.5 |
312.9 |
19 |
12.7 |
77 |
226 |
290 |
150 |
125 |
14 |
26 |
165 |
|
323.8 |
318.3 |
