蝶阀手柄操作 - 沟槽连接 GD-381L
技术参数
标准：美标ANSI/AWWA C606或公制标准设计
连接方式：沟槽连接
尺寸：2",2½",3",4",5",6",8",
最大工作压力：21 BAR/300 PSI(最大测试压力：600 PSI)符合UL1091&ULC/ORD - C1091和FM1112标准
最高工作温度：80℃/176°F
应用：室内或室外使用，适用于消防喷淋系统，供排水系统，民用建筑消防系统，商业建筑消防系统，工业厂房消防系统等
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或者根据客户要求喷涂。
阀板：球铁包乙丙(EPDM)橡胶
顶法兰标准：ISO 5211
同时可生产符合NSF/ ANSI 61 & NSF/ ANSI 372无铅饮用水使用蝶阀
阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
上轴密封螺母 |
铸钢WCB |
ASTM A216 |
|
2 |
轴密封 |
乙丙EPDM |
ASTM D2000 |
|
3 |
阀体 |
球墨铸铁 |
ASTM A536等级65-45-12 |
|
4 |
上轴 |
不锈钢SS416 |
ASTM A582 |
|
5 |
包胶阀板 |
球墨铸铁+乙丙EPDM |
ASTM A536+ASTM D2000 |
|
6 |
下轴 |
不锈钢SS416 |
ASTM A582 |
|
7 |
下密封螺母 |
铸钢WCB |
ASTM A216 |
|
8 |
轴套 |
铝青铜C95400/聚四氟乙烯PTFE |
|
|
9 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
10 |
手柄 |
|
|

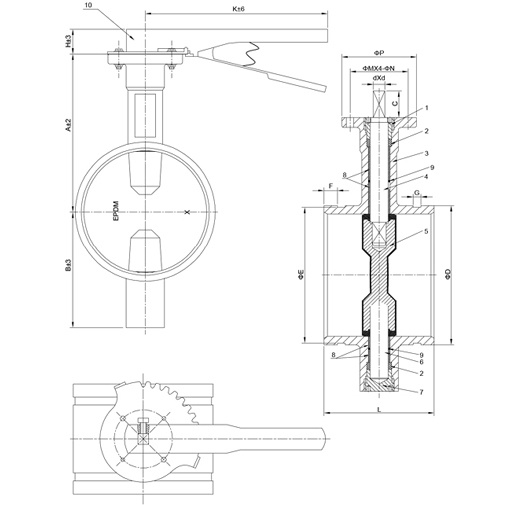

尺 寸 表
|
Size |
A |
B |
C |
D |
E |
F |
G |
H |
K |
P |
M |
N |
D |
L |
|
2" |
110 |
85 |
32 |
60.3 |
57.2 |
5.9 |
7.9 |
32 |
267 |
90 |
70 |
9 |
10 |
81 |
|
88 |
||||||||||||||
|
2½" |
125 |
95 |
32 |
73 |
69.1 |
15.9 |
7.9 |
32 |
267 |
90 |
70 |
9 |
10 |
96.4 |
|
76.1 |
72.3 |
|||||||||||||
|
3" |
140 |
100 |
32 |
88.9 |
84.9 |
15.9 |
7.9 |
32 |
267 |
90 |
70 |
9 |
|
97 |
|
4" |
160 |
100 |
32 |
114.3 |
110.1 |
15.9 |
9.5 |
32 |
267 |
90 |
70 |
9 |
14 |
115.1 |
|
5" |
170 |
125 |
32 |
139.7 |
135.5 |
15.9 |
9.5 |
32 |
267 |
90 |
70 |
9 |
14 |
132.4 |
|
41.3 |
137 |
148 |
||||||||||||
|
6" |
190 |
140 |
32 |
165.1 |
60.9 |
15.9 |
9.5 |
32 |
267 |
90 |
70 |
9 |
16 |
132.4 |
|
168.3 |
164 |
148 |
||||||||||||
|
8" |
230 |
175 |
37 |
216.3 |
211.6 |
19 |
11.1 |
37 |
353 |
125 |
102 |
12 |
19 |
147.4 |
|
219.1 |
214.4 |
133 |
