300PSI 暗杆机械接口X机械接口软密封闸阀 Z45-300MJA
技术参数
公称压力：300PSI
设计标准： ANSI/ AWWA C515标准
机械接口标准： ANSI/AWWA 110或ANSI/ AWWA C153
尺寸：2",3",4",6",8",10",12",2" FM认证
认证： FM,UL, CUL,NSF/ANSI61 &NSF/ANSI 372
最大工作压力：300 PSI(最大测试压力：600 PSI)符合UL 262, ULC/ORD C262-92,FM1120/1130.
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂

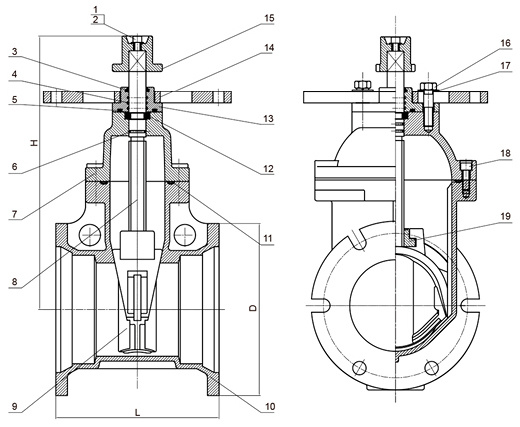

阀门材质清单
|
序号 |
零件名称 |
材质 |
标 准 |
|
1 |
平垫 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
2 |
内六角螺栓 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
3 |
密封圈 |
EPDM |
ASTM D2000 |
|
4 |
O型圈 |
EPDM |
ASTM D2000 |
|
5 |
密封圈 |
EPDM |
ASTM D2000 |
|
6 |
O型圈 |
EPDM |
ASTM D2000 |
|
7 |
阀盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
8 |
阀杆 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
9 |
丝堵 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
10 |
阀板 |
球墨铸铁+EPDM |
ASTM A536 Grade 65-45- 12+ASTM D2000 |
|
11 |
阀体 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
12 |
密封圈 |
EPDM |
ASTM D2000 |
|
13 |
定位环 |
铝青铜 |
ASTM B148 |
|
14 |
压板 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
15 |
指示器法兰 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
16 |
扳手螺母 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
17 |
螺栓 |
SS304或1045钢 |
ASTM A276或ASTM A29 |
|
18 |
垫片 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
19 |
内六角螺栓 |
SS304或1045钢 |
ASTM A276或ASTM A29 |
|
20 |
阀杆螺母 |
CF8或C95400 |
ASTM A351或ASTM B148 |
尺 寸 表
|
Size |
DN |
L |
D |
H |
|
2" |
50 |
178 |
152 |
265 |
|
3" |
80 |
203 |
195 |
322 |
|
4" |
100 |
229 |
232 |
342 |
|
6" |
150 |
267 |
282 |
448 |
|
8" |
200 |
292 |
340 |
534 |
|
10" |
250 |
330 |
399 |
635 |
|
12" |
300 |
356 |
456 |
720 |
