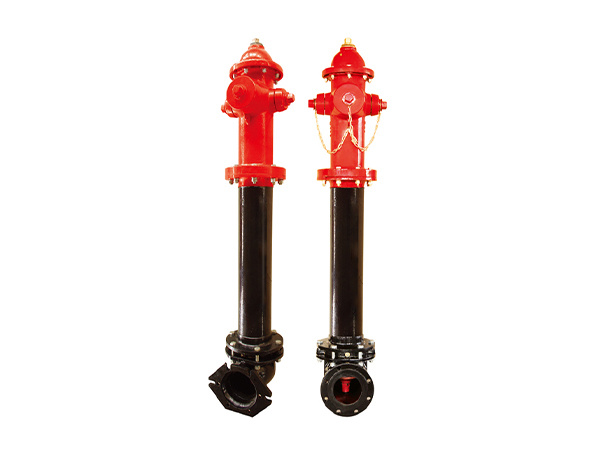

干桶式消防栓 MH-1510FA/MH1510A
所属分类:
关键词：
服务热线：
干桶式消防栓 MH-1510FA/MH1510A
技术参数
公称压力：250PSI
设计标准： AWWA C502
入口法兰尺寸：6”(DN150),主阀尺寸：133.4mm/5-1/4”
消防车接口螺纹为4.5-4NH两个软管螺纹接口为2.5-7.5NH;螺纹标准也可根据客户要求。
入水口通径： 机械接口符合6”AWWA/ANSI C153/A21.536,型号： MH-1510A
法兰接口符合6”ASME B16 .5 CLASS 150/DIN 2501 PN16,型号： MH-1510FA
喷漆细节：上体：红色聚氨酯漆，下体：黑色沥青漆或根据客户要求喷漆
注意：每只消防栓带有一个扳手
认证： UL246,FM1510
操作
(1)消防栓应妥善搬放避免被碰撞。建议在使用之前要保持 消防栓关闭状态
(2)消防栓未使用时，螺纹及机械加工部位应涂以防锈油； 消防栓应存放在通风干燥的库房内，严禁堆置放
(3)若要长期存放时，应定期检查及时清除表面油污和锈迹， 并更换防锈油。
(4)安装前要确保各接口清洁无尘土或任何杂物
(5)消防栓的安装位置要符合当地使用需求， 一般消防车泵 接口一端应该朝向街道，所有接口要远离任何障碍物方便接软 管接口
(6)入水口弯头应放置在坚固的表面上，如果可能的话，将 其与水流相对的一侧撑起以减少反作用应力。
(7)消防栓的地下部分应被粗砂砾包围，以进行支撑和排水。
(8)在安装完消防栓并进行测试之后，建议在关闭之前彻底 冲洗消防栓以进行维修。 更换喷嘴盖之前，建议在关闭阀门 时检查消火栓是否正确排空。 这可以通过将手放在喷嘴开口 上来实现，应感觉到吸力。
安装
1)拧开接口盖并连接软管
2)通过沿逆时针方向旋转阀螺母，使用消火栓扳手(随附)将消火栓打开至完全打开位置-请勿强行将消火栓打开超过完全打开位置。 请注意，消防栓阀无意控制流量，应在完全打开或完全关闭的位置使用。
3)为了控制流量，应在消防栓的喷嘴出口处安装压力/流量控制阀
4)如果要关闭消防栓，请沿顺时针方向旋转阀螺母，不要过分拧紧。
维修
1.目视检查是否有严重腐蚀的迹象，这些腐蚀可能会损害性能。
2.如有可能，通过稍微打开其中一个连接盖然后打开消防栓阀进行泄漏测试，空气逸出后，拧紧软管盖并检查是否泄漏。
3.关闭消防栓并卸下一个连接盖，以便检查排水情况。
4.冲洗消火栓。
5.清洁并润滑所有连接口螺纹。
6.清洁消防栓的外部，并根据需要重新刷漆。
埋地长度
|
L |
3'6" |
4' |
4'6" |
5' |
5'6" |
6' |
6'6" |
7' |
|
1063 |
1215 |
1368 |
1520 |
1673 |
1825 |
1978 |
2130 |

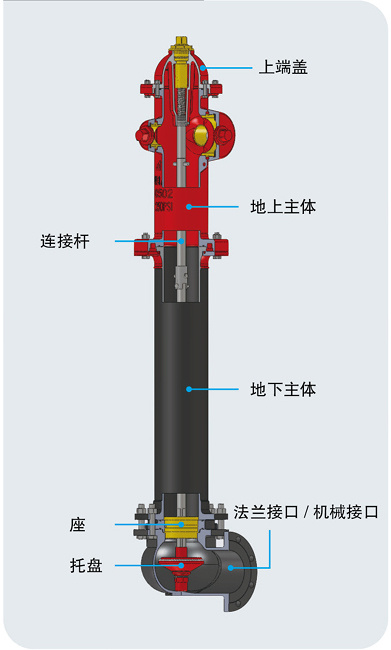

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
法兰接口或机械接口 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
2 |
锁母 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
3 |
连接杆 |
钢1045 |
ASTM A29(29M |
|
4 |
锁母垫圈 |
乙丙EPDM |
ASTM D2000,EPDM |
|
5 |
托盘 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
6 |
密封胶板 |
乙丙EPDM |
ASTM D2000,EPDM |
|
7 |
排污孔弹簧 |
SS316 |
ASTM A240 |
|
8 |
连接桶 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
9 |
带孔销钉 |
钢1045 |
ASTM A29\29M |
|
10 |
连接轴套 |
钢1045 |
ASTM A29\29M |
|
11 |
连接桶卡箍 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
12 |
地上主体 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
13 |
65连接口 |
铝青铜 |
ASTM B148 |
|
14 |
65盖垫圈 |
乙丙EPDM |
ASTM D2000,EPDM |
|
15 |
65盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
16 |
上端盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
17 |
丝堵 |
铝青铜 |
ASTM B148 |
|
18 |
螺杆母 |
铝青铜 |
ASTM B148 |
|
19 |
轴杆母垫 |
铝青铜 |
ASTM B148 |
|
20 |
轴螺母座 |
铝青铜 |
ASTM B148 |
|
21 |
螺栓，螺母 |
钢1035 |
ASTM A29\29M |
|
22 |
100接口 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
23 |
圆柱销 |
钢1045 |
ASTM A29\29M |
|
24 |
盖链 |
碳钢 |
ASTM A283-B |
|
25 |
螺栓，螺母 |
钢1035 |
ASTM A29\29M |
|
26 |
螺杆 |
钢1045 |
ASTM A29\29M |
|
27 |
缓冲垫 |
乙丙EPDM |
ASTM D2000,EPDM |
|
28 |
泄水孔盖 |
铝青铜+乙丙EPDM |
ASTM B148+ASTM D2000,EPDM |
|
29 |
座 |
铝青铜 |
ASTM B148 |
|
30 |
螺栓，螺母 |
SS316 |
ASTM A240 |
|
31 |
阀座定位盘 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
32 |
螺栓，螺母 |
钢1035 |
ASTM A29\29M |
|
33 |
定位套 |
钢1045 |
ASTM A29\29M |
|
34 |
压盘 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
35 |
锁母阀座 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
36 |
止回垫圈 |
碳钢 |
ASTM A283-B |
|
37 |
100出口 |
铝青铜 |
ASTM B148 |
|
38 |
100盖垫 |
乙丙EPDM |
ASTM D2000,EPDM |
|
39 |
螺杆套 |
SS316 |
ASTM A240 |
|
40 |
螺栓 |
SS316 |
ASTM A240 |
