200PSI 明杆法兰软密封闸阀 Z41
技术参数
公称压力：200PSI
法兰标准：美标ASME/ANSI B16 . 1 Class 125或ASME/ANSI B16.42 Class 150
德标BS EN1092-2 PN16
国标GB/T9113.1
结构长度标准： ASME B16.10
尺寸： 2",2½",3",4",5",6",8",10",12" UL,CUL,FM认证 14",16" FM认证
认证： FM,UL,CUL,NSF/ANSI 61 &NSF/ANSI 372
最大工作压力：200 PSI(最大测试压力400 PSI)符合UL 262,ULC/ORD C262-92和FM 1120/1130标准
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂

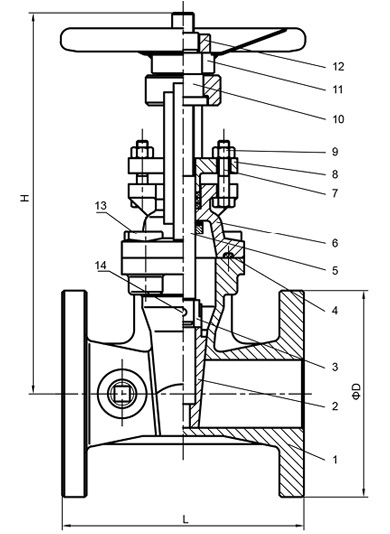

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
阀体 |
球墨铸铁 |
ASTM A53665-45-12 |
|
2 |
阀板 |
球墨铸铁+EPDM |
ASTM A53665-45-12 +ASTM D2000 |
|
3 |
吊母 |
铝青铜 |
ASTM B148 |
|
4 |
密封垫 |
EPDM |
ASTM D2000 |
|
5 |
阀杆 |
SS304 |
ASTM A276 |
|
6 |
支架 |
球墨铸铁 |
ASTMA53665-45-12 |
|
7 |
螺栓 |
钢1045 |
ASTM A29 |
|
8 |
压盖 |
球墨铸铁 |
ASTM A53665-45-12 |
|
9 |
螺母 |
钢1045 |
ASTM A29 |
|
10 |
阀杆螺母 |
铝青铜 |
ASTM B148 |
|
11 |
手轮 |
钢1045 |
ASTM A29 |
|
12 |
锁紧螺母 |
钢1045 |
ASTM A29 |
|
13 |
沉头螺栓 |
钢1045 |
ASTM A29 |
|
14 |
圆柱销 |
SS 304 |
ASTM A276 |
尺 寸 表
|
Size |
L |
H |
∅D |
|
2" |
178 |
313 |
152 |
|
2½" |
190 |
340 |
178 |
|
3" |
203 |
387 |
191 |
|
4" |
229 |
440 |
229 |
|
5" |
254 |
546 |
254 |
|
6" |
267 |
607 |
279 |
|
8" |
292 |
786 |
343 |
|
10" |
330 |
946 |
406 |
|
12" |
356 |
1110 |
483 |
