300PSI暗杆法兰软密封闸阀 Z45 - 300
所属分类:
关键词：
服务热线：
300PSI暗杆法兰软密封闸阀 Z45 - 300
技术参数
公称压力：300PSI
法兰标准：美标ASME/ ANSIB 16.1 Class 125或ASME /ANSI B 16.42 Class 150
德标BS EN1092-2 PN16
国标GB/T9113 . 1
尺寸：,2½",3",4",5”,6",8",10",12"
结构长度标准： ASME B16.10
认证： FM,UL,CUL,NSF/ANSI 61 &NSF/ANSI 372,CCC
最大工作压力：300 PSI(最大测试压力：600 PSI)符合UL
262, ULC/ORD C262-92,FM 1120/1130标准
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂

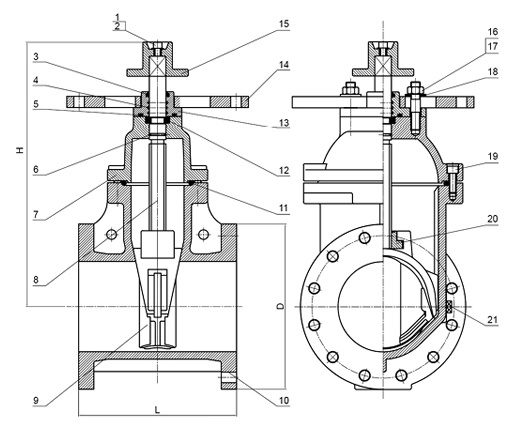

技术参数
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
垫片 |
SS304或钢1045 |
ASTM A276或ASTM A29 |
|
2 |
内六角螺栓 |
SS304或钢1045 |
ASTM A276或ASTM A29 |
|
3 |
密封圈 |
EPDM |
ASTM D2000 |
|
4 |
O型圈 |
EPDM |
ASTM D2000 |
|
5 |
密封圈 |
EPDM |
ASTM D2000 |
|
6 |
O型圈 |
EPDM |
ASTM D2000 |
|
7 |
压盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
8 |
阀杆 |
SS 304 |
ASTM A276 |
|
9 |
阀板 |
球墨铸铁+EPDM |
ASTM A536 Grade 65-45- 12+ASTM D2000 |
|
10 |
阀体 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
11 |
密封圈 |
EPDM |
ASTM D2000 |
|
12 |
定位挡环 |
铝青铜 |
ASTM B148 |
|
13 |
压盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
14 |
连接法兰 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
15 |
扳手螺母 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
16 |
螺母 |
SS304或钢1045 |
ASTM A276或ASTM A29 |
|
17 |
双头螺栓 |
SS304或钢1045 |
ASTM A276或ASTM A29 |
|
18 |
垫片 |
钢1045 |
ASTM A29 |
|
19 |
内六角螺栓 |
钢1045 |
ASTM A29 |
|
20 |
阀杆母 |
铝青铜 |
ASTM B148 |
|
21 |
丝堵 |
铝青铜 |
ASTM B148 |
尺 寸 表
|
Size |
DN |
L |
D |
H |
|
2½" |
65 |
190 |
178 |
292 |
|
3" |
80 |
203 |
191 |
322 |
|
4" |
100 |
229 |
229 |
342 |
|
5" |
125 |
254 |
254 |
412 |
|
6" |
150 |
267 |
279 |
448 |
|
8" |
200 |
292 |
343 |
534 |
|
10" |
250 |
330 |
406 |
635 |
|
12 |
300 |
356 |
483 |
720 |
