300PSI明杆沟槽软密封闸阀 Z81-300
技术参数
公称压力：300PSI
沟槽标准：美标ANSI/AWWA C606或公制标准
结构长度标准： ASME B16.10
尺寸：2½",3",4",5”,6",8",10",12"
认证： FM,UL,CUL,NSF/ANSI 61 &NSF/ANSI 372
最大工作压力：300 PSI(最大测试压力：600 PSI)符合UL
262, ULC/ORD C262-92,FM 1120/1130标准
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂
阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
垫片 |
SS 304或铝青铜 |
ASTM A276或ASTM B148 |
|
2 |
支架 |
球墨铸铁 |
ASTMA536 Grade 65-45-12 |
|
3 |
填料 |
石墨 |
|
|
4 |
阀板 |
球墨铸铁+EPDM |
ASTM A536 Grade 65-45- 12+ASTM D2000 |
|
5 |
阀体 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
6 |
密封圈 |
EPDM |
ASTM D2000 |
|
7 |
螺栓 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
8 |
压盖 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
9 |
螺母 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
10 |
垫片 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
11 |
螺栓 |
SS 304或钢1045 |
ASTM A276或ASTMA29 |
|
12 |
手轮 |
球墨铸铁 |
ASTM A536 Grade 65-45-12 |
|
13 |
锁母 |
铝青铜 |
ASTM B148 |
|
14 |
定位螺钉 |
SS 304或钢1045 |
ASTM A276或ASTM A29 |
|
15 |
阀杆 |
SS 304或铝青铜 |
ASTM A276或ASTM B148 |
|
16 |
阀杆螺母 |
铝青铜 |
ASTM B148 |
|
17 |
丝堵 |
铝青铜 |
ASTM B148 |
|
18 |
吊母 |
CF8/CF8M或铝青铜 |
ASTM A351或ASTM B148 |
|
19 |
销钉 |
SS 304 |
ASTM A276 |
|
20 |
密封圈 |
EPDM |
ASTM D2000 |

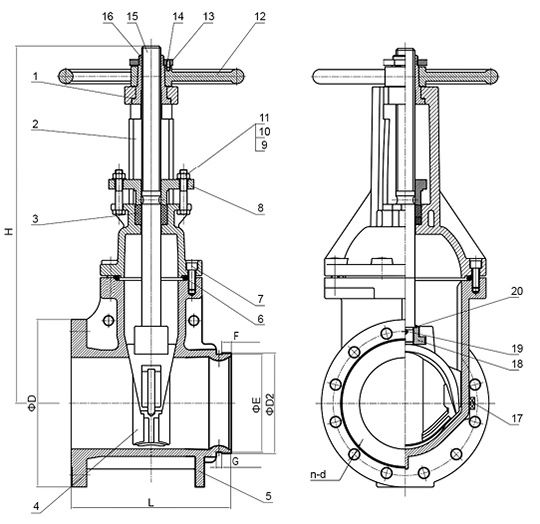

尺 寸 表
|
Size |
DN |
L |
F |
D |
E |
G |
H |
|
2½" |
65 |
190 |
15.9 |
73 |
69.1 |
7.9 |
370 |
|
76.1 |
72.3 |
||||||
|
3" |
80 |
203 |
15.9 |
88.9 |
84.9 |
7.9 |
420 |
|
4" |
100 |
229 |
15.9 |
114.3 |
110.1 |
9.5 |
447 |
|
5" |
125 |
254 |
15.9 |
139.7 |
135.5 |
9.5 |
547 |
|
141.3 |
137 |
||||||
|
6" |
150 |
267 |
15.9 |
165.1 |
160.8 |
9.5 |
607 |
|
168.3 |
163.9 |
||||||
|
8" |
200 |
292 |
19 |
216.3 |
211.6 |
11.1 |
754 |
|
219.1 |
214.3 |
||||||
|
10" |
250 |
330 |
19 |
273 |
268.3 |
12.7 |
890 |
|
12" |
300 |
356 |
19 |
323.9 |
318.3 |
12.7 |
1031 |
