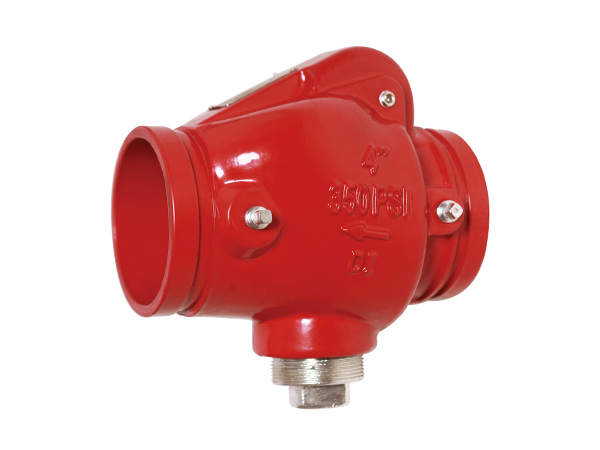

350PSI沟槽旋启式止回阀 MH-XQH-350G
公称压力：350PSI
沟槽标准：美标ANSI/AWWA C606或公制标准
所属分类:
关键词：
350PSI沟槽旋启式止回阀
服务热线：
350PSI沟槽旋启式止回阀 MH-XQH-350G
技 术 参 数
公称压力：350PSI
沟槽标准：美标ANSI/AWWA C606或公制标准
尺寸：2",2½",3",4",5",6",8",10",12"
认证： UL,FM
法兰标准：美标ASME/ANSI B16.1 Class 125或ASME/ANSI B16.42 Class 150
德标BS EN1092-2 PN16
国标GB/T9113 . 1
最大工作压力：350PSI(最大测试压力700PSI)符合UL312和FM1210标准
最高工作温度：80℃/176 F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂
应用：
用在水流方向为单向的管道中，防止水倒流。
其他连接方式：法兰*法兰，沟槽*法兰，法兰*沟槽

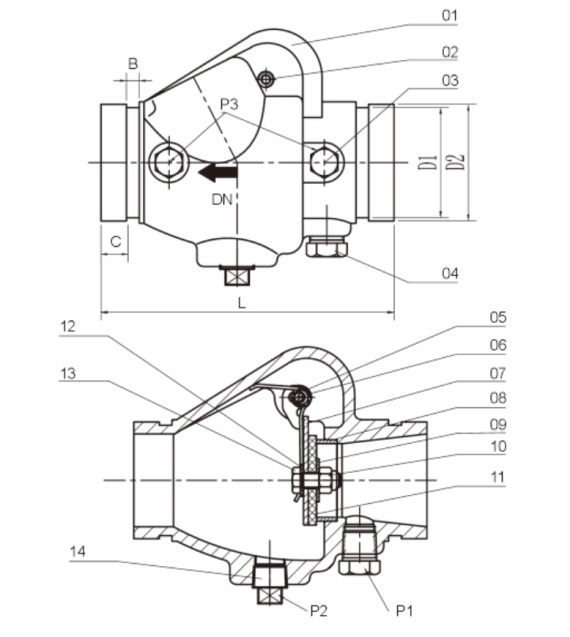

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
阀体 |
球墨铸铁 |
ASTM A53665-45-12 |
|
2 |
螺栓 |
钢1045 |
ASTM A29 |
|
3 |
丝堵 |
钢1045 |
ASTM A29 |
|
4 |
丝堵 |
钢1045 |
ASTM A29 |
|
5 |
弹簧 |
SS304 |
ASTM A276 |
|
6 |
销轴 |
SS304 |
ASTM A276 |
|
7 |
阀盖 |
SS304 |
ASTM A276 |
|
8 |
阀座 |
铝青铜 |
ASTM A148 |
|
9 |
挡板 |
SS304 |
ASTM A276 |
|
10 |
锁母 |
SS304 |
ASTM A276 |
|
11 |
端面密封 |
乙丙EPDM |
ASTM D2000 |
|
12 |
垫圈 |
乙丙EPDM |
ASTM D2000 |
|
13 |
螺栓 |
SS304 |
ASTM A276 |
|
14 |
丝堵 |
钢1045 |
ASTM A29 |

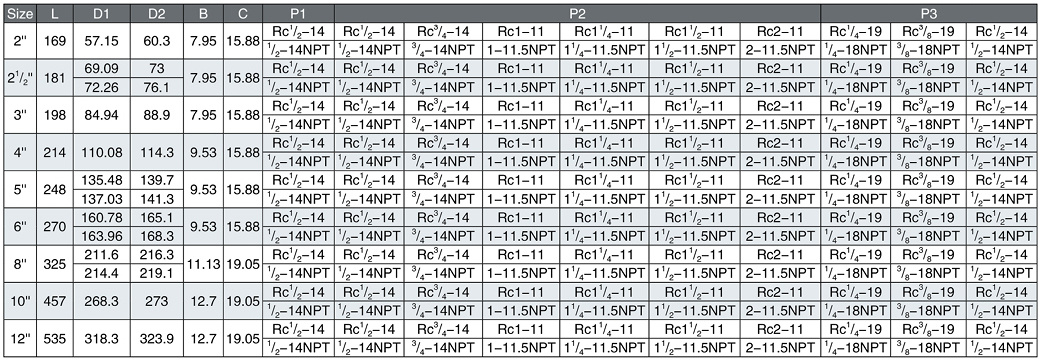

尺寸表
