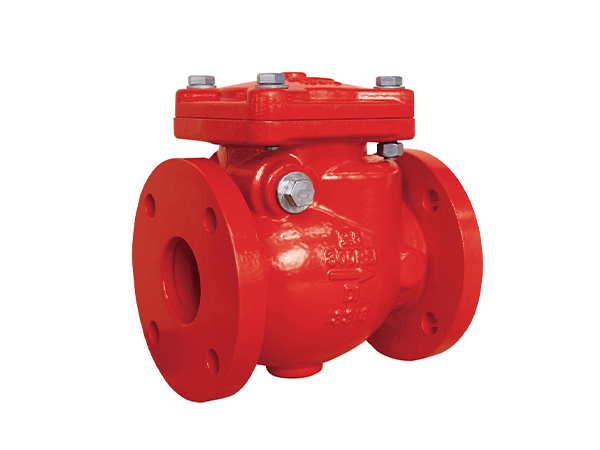

300PSI法兰旋启式止回阀 MH-XQH-300
所属分类:
关键词：
服务热线：
300PSI法兰旋启式止回阀 MH-XQH-300
技术参数
公称压力：300PSI
符合： AWWA C508标准
法兰标准：美标ASME/ANSI B16.1 Class 125或ASME/ANSI B16.42 Class 150
德标BS EN1092-2 PN16
国标GB/T9113.1
尺寸：2”,2½",3”,4”,5”,6”,8”,10”,12”
结构长度标准：ASME B16.10
认证： UL,FM
最大工作压力：300PSI(最大测试压力600PSI)符合UL312和FM1210标准
最高工作温度：80℃/176 F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂
应用：
可以横向或纵向安装用在水流方向为单向的管道中，防止水倒流。

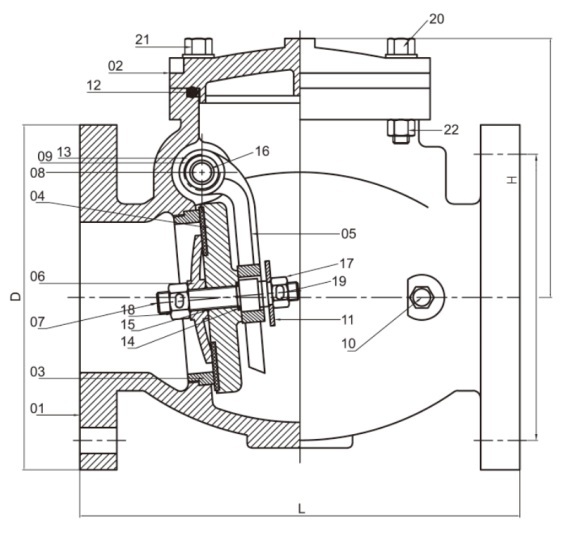

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
阀体 |
球墨铸铁 |
ASTM A53665-45-12 |
|
2 |
阀盖 |
球墨铸铁 |
ASTM A53665-45-12 |
|
3 |
座圈 |
铝青铜 |
ASTM A148 |
|
4 |
阀板 |
球墨铸铁+乙丙EPDM |
ASTM A53665-45- 12+ASTM D2000 |
|
5 |
摇臂 |
球墨铸铁 |
ASTM A53665-45-12 |
|
6 |
挡板 |
铝青铜 |
ASTM A148 |
|
7 |
中轴 |
SS304 |
ASTM A276 |
|
8 |
阀轴 |
SS304 |
ASTM A276 |
|
9 |
支架螺丝 |
SS304 |
ASTM A276 |
|
10 |
丝堵 |
铝青铜 |
ASTM A148 |
|
11 |
垫圈 |
SS304 |
ASTM A276 |
|
12 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
13 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
14 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
15 |
O型圈 |
乙丙EPDM |
ASTM D2000 |
|
16 |
铜套 |
粉末冶金 |
|
|
17 |
螺母 |
SS304 |
ASTM A276 |
|
18 |
螺母 |
SS304 |
ASTM A276 |
|
19 |
开口销 |
SS304 |
ASTM A276 |
|
20 |
螺栓 |
钢1045 |
ASTM A29 |
|
21 |
螺栓 |
钢1045 |
ASTM A29 |
|
22 |
螺母 |
钢1045 |
ASTM A29 |
尺 寸 表
|
SIZE |
DN |
L |
D |
H |
|
2" |
DN50 |
203 |
152 |
142 |
|
2½" |
DN65 |
216 |
178 |
148 |
|
3" |
DN80 |
241 |
191 |
163.5 |
|
4" |
DN100 |
292 |
229 |
172 |
|
5" |
DN125 |
330 |
254 |
237 |
|
6" |
DN150 |
356 |
279 |
233 |
|
8" |
DN200 |
495 |
343 |
301 |
|
10" |
DN250 |
622 |
406 |
348 |
|
12" |
DN300 |
698 |
483 |
419 |
