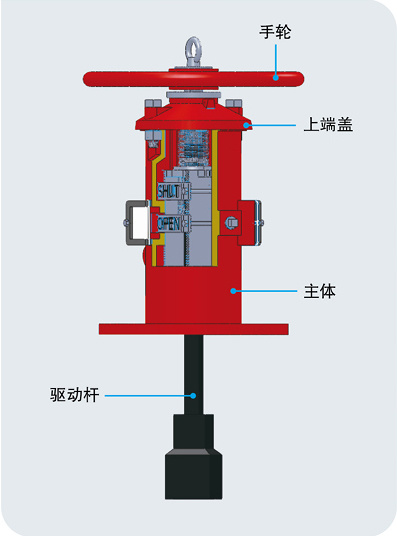

墙式指示器 QSCZG
技术参数
认证： UL,CUL,FM
符合UL789&ULC/ORD-C789&FM1110
用于操作安装于墙后的阀门
操作指南
1、 根据闸阀深度调整连接杆长度，切断多余部分
2、 将指示器安装在墙上
3、 将指示器与处于关闭状态的闸阀连接
4、 将指示器调整到关闭位置

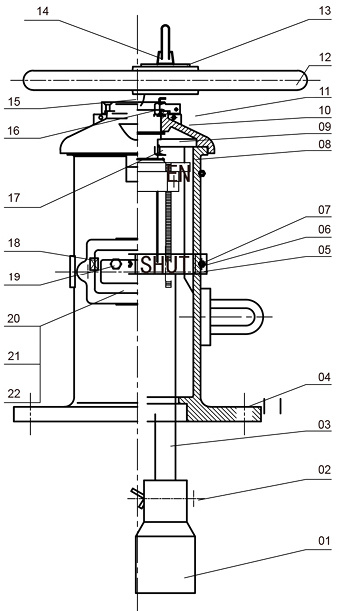

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
接头 |
铸铁 |
ASTM A536 |
|
2 |
开口销 |
钢1035 |
ASTM A29 |
|
3 |
驱动杆 |
钢1045 |
ASTM A29 |
|
4 |
主体 |
铸铁 |
ASTM A126 |
|
5 |
指示牌 |
铝合金 |
ASTM S12A |
|
6 |
螺母、垫子 |
钢1035 |
ASTM A29 |
|
7 |
双头螺栓 |
钢1035 |
ASTM A29 |
|
8 |
位置架 |
SS 304 |
ASTM A276 |
|
9 |
驱动帽 |
SS 304 |
ASTM A276 |
|
10 |
轴用弹簧挡圈 |
钢1566 |
ASTM A29 |
|
11 |
上端盖 |
铸铁 |
ASTM A126 |
|
12 |
手轮 |
铸铁 |
ASTM A126 |
|
13 |
垫片 |
碳钢 |
ASTM A36 |
|
14 |
吊环 |
钢1035 |
ASTM A29 |
|
15 |
螺钉 |
钢1035 |
ASTM A29 |
|
16 |
螺母 |
钢1035 |
ASTM A29 |
|
17 |
螺栓 |
钢1035 |
ASTM A29 |
|
18 |
丝堵 |
钢1035 |
ASTM A29 |
|
19 |
螺栓、平垫 |
SS 304 |
ASTM A276 |
|
20 |
视孔压盖 |
碳钢 |
ASTM A36 |
|
21 |
视孔片 |
有机玻璃 |
|
|
22 |
视孔片垫 |
乙丙EPDM |
ASTM D2000 |
