立式指示器 ZSQ
所属分类:
关键词：
服务热线：
立式指示器 ZSQ
技术参数
认证： UL,CUL,FM
符合UL789&ULC/ORD-C789&FM1110标准
可调节埋地深度：570mm-1500mm
用于确定4寸-12寸暗杆闸阀的埋地深度
操作指南
1、将指示器上端盖取下
2、 根据管线到地面的高度H,截去多余的驱动杆和连接管
3、 将指示器与处于关闭状态的闸阀连接
4、 将指示器调整到关闭位置
5、拧紧指示器法兰与闸阀顶法兰之间的螺栓
6、 安装指示器上端盖

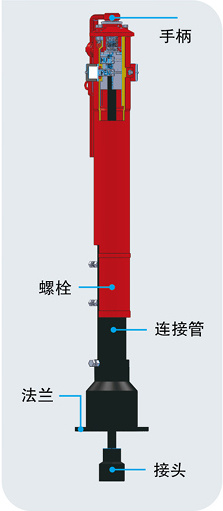

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
手柄 |
球墨铸铁 |
ASTM A536 |
|
2 |
驱动杆 |
SS 304 |
ASTM A276 |
|
3 |
指示器盖 |
铸铁 |
ASTM A126 |
|
4 |
壳体 |
铸铁 |
ASTM A126 |
|
5 |
视孔压盖 |
碳钢 |
ASTM A36 |
|
6 |
指示牌 |
铝合金 |
ASTM S12A |
|
7 |
丝堵 |
钢1035 |
ASTM A29 |
|
8 |
连接管 |
碳钢 |
ASTM A36 |
|
9 |
法兰 |
铸铁 |
ASTM A126 |
|
10 |
连接杆 |
钢1045 |
ASTM A29 |
|
11 |
开口销 |
钢1035 |
ASTM A29 |
|
12 |
接头 |
铸铁 |
ASTM A126 |
|
13 |
螺栓 |
钢1035(镀锌) |
ASTM A29 |
|
14 |
螺栓 |
钢1035(镀锌) |
ASTM A29 |
|
15 |
螺栓 |
钢1035(镀锌) |
ASTM A29 |
|
16 |
驱动母 |
SS 304 |
ASTM A276 |
|
17 |
视孔垫片 |
乙丙EPDM |
ASTM D2000 |
|
18 |
视孔片 |
有机玻璃 |
|
|
19 |
螺栓 |
钢1035 |
ASTM A29 |

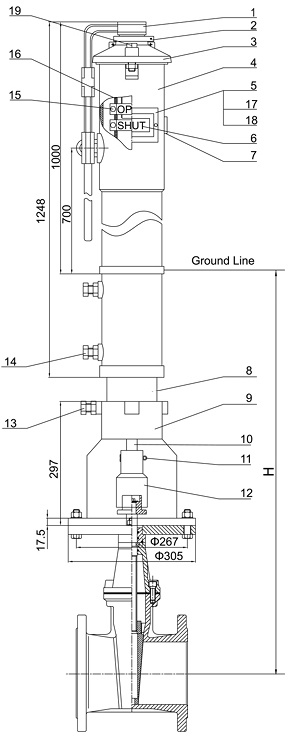

尺 寸 表
|
Size |
H(mm) (200PSI) |
H(mm)(300PSI) |
||
|
|
MIN. |
MAX. |
MIN, |
MAX. |
|
4" |
850 |
1780 |
825 |
1755 |
|
5" |
880 |
1810 |
890 |
1820 |
|
6" |
917 |
1847 |
926 |
1856 |
|
8" |
1022 |
1952 |
1012 |
1942 |
|
10" |
1115 |
2045 |
1108 |
2038 |
|
12" |
1204 |
2134 |
1188 |
2118 |
