200PSI 暗杆法兰X沟槽软密封闸阀 Z485
所属分类:
关键词：
服务热线：
200PSI 暗杆法兰X沟槽软密封闸阀 Z485
技术参数
公称压力：200PSI
法兰标准： 美标ASME/ANSI B16.1 Class 125 或ASME/ANSI B16.42 Class 150
德标BS EN1092-2 PN16
国标GB/T9113.1
沟槽标准：美标ANSI/AWWA C606或公制标准
结构长度标准： ASME B16.10
尺寸：2",2½",3",4",5”,6",8",10",12" 认证： FM,UL,CUL,NSF/ANSI 61 &NSF/ANSI 372, 2"无UL,CUL
最大工作压力：200 PSI(最大测试压力400 PSI)符合UL 262, ULC/ORD C262-92和FM 1120/1130标准.
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂

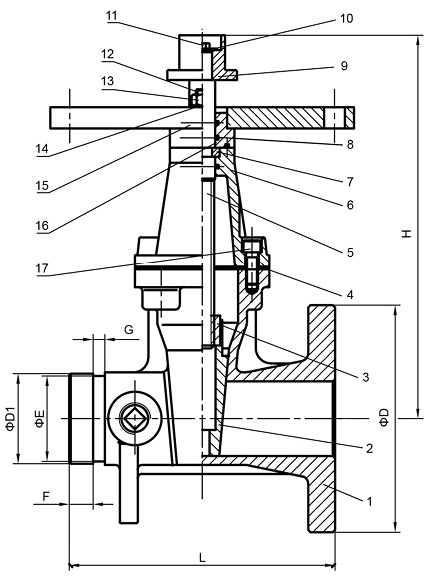

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
阀体 |
球墨铸铁 |
ASTM A53665-45-12 |
|
2 |
阀板 |
球墨铸铁+EPDM |
ASTM A53665-45-12 +ASTM D2000 |
|
3 |
丝杠母 |
铝青铜 |
ASTM B148 |
|
4 |
密封垫 |
EPDM |
ASTM D2000 |
|
5 |
阀杆 |
SS304 |
ASTM A276 |
|
6 |
阀盖 |
球墨铸铁 |
ASTM A53665-45-12 |
|
7 |
挡圈 |
铝青铜 |
ASTM B148 |
|
8 |
O型圈 |
EPDM |
ASTM D2000 |
|
9 |
扳手螺母 |
球墨铸铁 |
ASTM A53665-45-12 |
|
10 |
垫圈 |
钢1045 |
ASTM A29 |
|
11 |
螺栓 |
钢1045 |
ASTM A29 |
|
12 |
双头螺栓 |
钢1045 |
ASTM A29 |
|
13 |
螺母 |
钢1045 |
ASTM A29 |
|
14 |
平垫 |
钢1045 |
ASTM A29 |
|
15 |
连接法兰 |
球墨铸铁 |
ASTM A53665-45-12 |
|
16 |
压盖 |
球墨铸铁 |
ASTM A53665-45-12 |
|
17 |
沉头螺栓 |
钢1045 |
ASTM A29 |
尺 寸 表
|
Size |
L |
H |
0D |
0D1 |
OE |
F |
G |
|
2" |
178 |
265 |
152 |
60.3 |
57.15 |
15.9 |
7.9 |
|
2'/2" |
190 |
289 |
178 |
76.1 |
72.3 |
15.9 |
7.9 |
|
3" |
203 |
326 |
191 |
88.9 |
84.9 |
15.9 |
7.9 |
|
4" |
229 |
355 |
229 |
114.3 |
110.1 |
15.9 |
9.5 |
|
5" |
254 |
410 |
254 |
141.3 |
137 |
15.9 |
9.5 |
|
6" |
267 |
455 |
279 |
168.3 |
163.9 |
15.9 |
9.5 |
|
8" |
292 |
558 |
343 |
219.1 |
214.4 |
19 |
11.1 |
|
10" |
330 |
648 |
406 |
273 |
268.3 |
19 |
12.7 |
|
12" |
356 |
745 |
483 |
323.9 |
318.3 |
19 |
12.7 |
