200PSI 明杆沟槽软密封闸阀 Z81
技术参数
公称压力：200PSI
沟槽标准：美标ANSI/AWWA C606或公制标准
结构长度标准： ASME B16.10
尺寸：2",2½",3",4",5”,6",8",10",12"
认证： FM,UL, CUL,NSFIANSI 61 & NSF/ANSI 372
最大工作压力：200 PSI(最大测试压力400 PSI)符合UL262, ULC/ORD C262-92和FM 1120/1130标准.
最高工作温度：80℃/176°F
喷涂：阀门内部和外部均采用静电环氧树脂喷涂，或根据客户要求喷涂

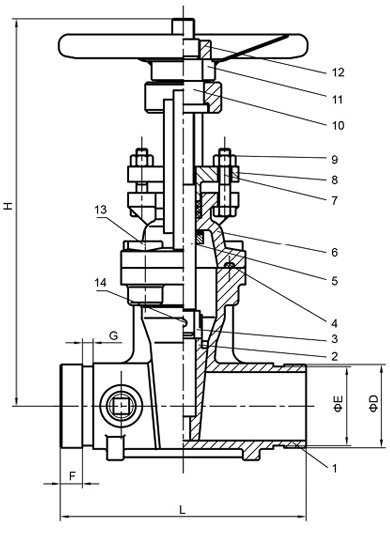

阀门材质清单
|
序号 |
零件名称 |
材质 |
标准 |
|
1 |
阀体 |
球墨铸铁 |
ASTM A53665-45-12 |
|
2 |
阀板 |
球墨铸铁+EPDM |
ASTM A53665-45-12 +ASTM D2000 |
|
3 |
吊母 |
铝青铜 |
ASTM B148 |
|
4 |
密封垫 |
EPDM |
ASTM D2000 |
|
5 |
阀杆 |
SS304 |
ASTM A276 |
|
6 |
支架 |
球墨铸铁 |
ASTM A53665-45-12 |
|
7 |
螺栓 |
钢1045 |
ASTM A29 |
|
8 |
压盖 |
球墨铸铁 |
ASTM A53665-45-12 |
|
9 |
螺母 |
钢1045 |
ASTM A29 |
|
10 |
阀杆锁母 |
铝青铜 |
ASTM B148 |
|
11 |
手轮 |
钢1045 |
ASTM A29 |
|
12 |
锁母 |
钢1045 |
ASTM A29 |
|
13 |
沉头螺栓 |
钢1045 |
ASTM A29 |
|
14 |
圆柱销 |
SS 304 |
ASTM A276 |
尺 寸 表
|
Size |
L |
H |
0D |
0E |
F |
G |
|
2" |
178 |
313 |
60.3 |
57.2 |
15.9 |
7.9 |
|
2'2" |
190 |
340 |
76.1 |
72.3 |
15.9 |
7.9 |
|
3" |
203 |
387 |
88.9 |
84.9 |
15.9 |
7.9 |
|
4" |
229 |
440 |
114.3 |
110.1 |
15.9 |
9.5 |
|
5" |
254 |
546 |
141.3 |
137 |
15.9 |
9.5 |
|
6" |
267 |
607 |
168.3 |
163.9 |
15.9 |
9.5 |
|
8" |
292 |
786 |
219.1 |
214.4 |
19 |
11.1 |
|
10" |
330 |
946 |
273 |
268.3 |
19 |
12.7 |
|
12" |
356 |
1110 |
323.9 |
318.3 |
19 |
12.7 |
